Groupes de surpression
Un système de surpression est un dispositif hydraulique destiné à maintenir ou augmenter la pression de l’eau dans un réseau lorsque celle-ci est insuffisante. On le retrouve partout où la pression du réseau public ne suffit pas à satisfaire les besoins — que ce soit dans les bâtiments résidentiels, commerciaux, industriels ou dans les applications techniques comme l’irrigation ou le refroidissement.
Pourquoi utiliser un système de surpression ?
Dans de nombreuses situations, la pression du réseau d’eau potable n’est pas suffisante pour alimenter correctement tous les points de soutirage, surtout dans les bâtiments à plusieurs étages. Par exemple :
Dans un immeuble résidentiel de 10 étages, la pression disponible en toiture peut être trop faible pour alimenter des douches ou des chaudières. Un système de surpression assure un débit et une pression stables à tous les étages.
Dans un hôpital, où l’alimentation en eau doit être constante et fiable pour les équipements critiques, les systèmes de surpression garantissent cette continuité.
Comment fonctionne un système de surpression Grundfos ?
Les systèmes Grundfos sont des solutions compactes et intelligentes composées de :
Une ou plusieurs pompes centrifuges à vitesse variable (souvent intégrées avec variateur de fréquence),

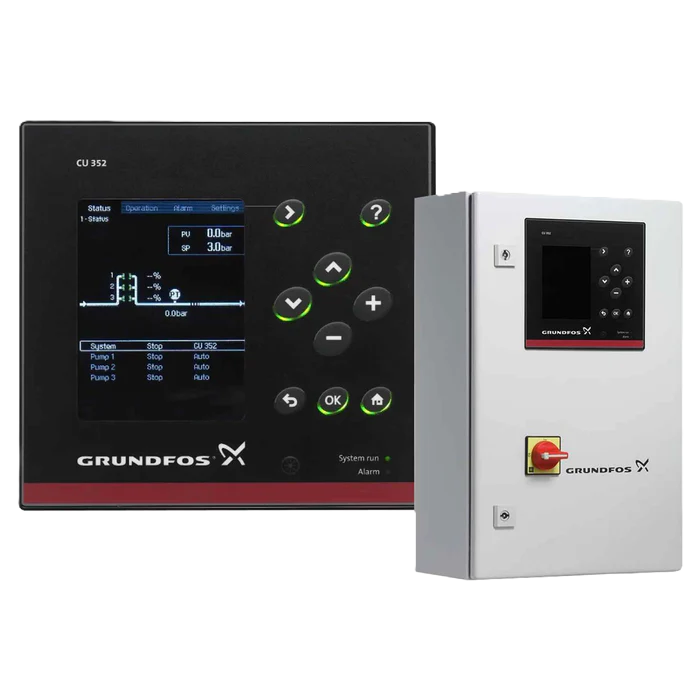

Un contrôleur électronique (type CU 352, CU 323),
Un ballon de surpression (optionnel mais recommandé pour limiter le nombre de démarrages de la pompe),
Des capteurs de pression, qui permettent une régulation automatique en temps réel.
Exemple : le Grundfos Hydro Multi-E
Ce système comprend plusieurs pompes intelligentes CRE fonctionnant en parallèle. Elles s’autorégulent en fonction de la consommation réelle, optimisant la consommation énergétique.
Les avantages spécifiques des solutions Grundfos
Fiabilité accrue : Grâce à la redondance (plusieurs pompes), même si l’une tombe en panne, le système continue de fonctionner.
Économie d’énergie : Les variateurs de vitesse adaptent la puissance à la demande réelle.
Simplicité d’installation : Les groupes sont livrés prêts à l’emploi, avec câblage et configuration d’usine.
Connectivité : Les contrôleurs permettent la communication avec des systèmes de gestion technique du bâtiment (GTB).
Application typique : surpression dans un centre commercial

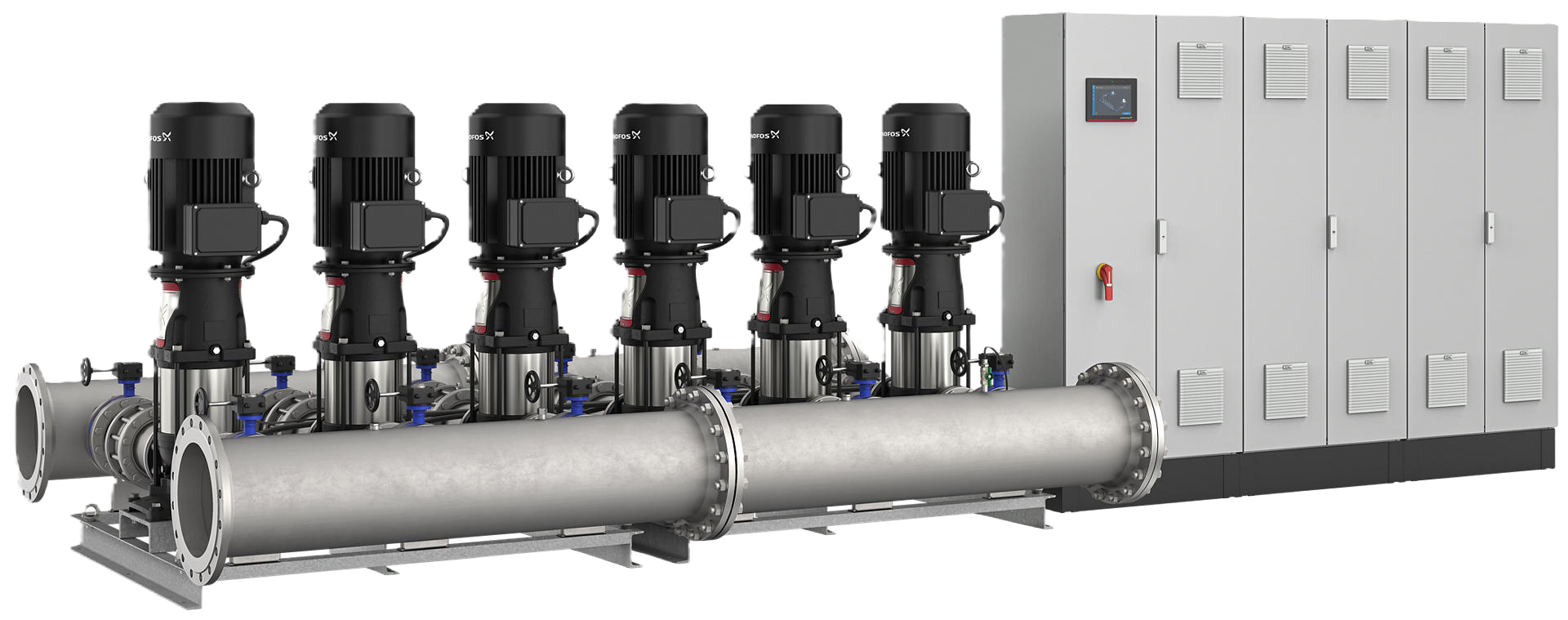

Dans un centre commercial, la consommation d’eau varie énormément entre heures creuses et heures de pointe. Un groupe Hydro MPC de Grundfos, équipé de pompes CRE et du contrôleur CU 352, module automatiquement la pression pour maintenir un confort constant tout en réduisant les coûts électriques.
Les systèmes de surpression sont élaborés dans le respect des normes les plus strictes. Grâce au régulateur, ils sont capables de faire face aux tâches de surpression les plus complexes avec facilité et précision.
Tous les composants ont été combinés pour objectif, qualité et efficacité. Les systèmes de surpression sont conçus pour durer : ce sont des unités compactes, solides, offrant un accès facile à toutes les pièces d’usures.
Le contrôle en cascade intelligent garantit qu’à tout moment, le nombre optimal de pompes requises répond aux demandes d’utilisation exigeantes. Couplé à une pompe multicellulaire verticale et à un moteur IE3, le surpresseur est la solution la plus efficace d’un point de vue énergétique pour conserver une pression constante pendant les changements de débit.
La vitesse de rotation de chaque pompe est régulée par un convertisseur de fréquences intégré dans une armoire de commande.
Données techniques
Débit (Q) 1100 m3/h
Hauteur (H) 157 M
P maxi 16 bar
Température liquide 5 ~ 70°c
Options
- Communication externe
- Batterie secours
- Contacts libres de potentiel
- Protection contre la foudre
- Protection contre les surtensions transitoires
- Alarme sonore
- Voltmètre et ampèremètre
- Surveillance défaut de phase
- Voyant
- Réservoir de régulation de pression
- Capteur primaire redondant
- Capteur à l’aspiration pour manque d’eau
- Raccordement bypass
- Pompe jockey
- Clapets anti-retour en inox
- Sectionneur par pompe
- Voyants Marche et Défaut
- Module additionnel E/S
- Eclairage armoire et prise

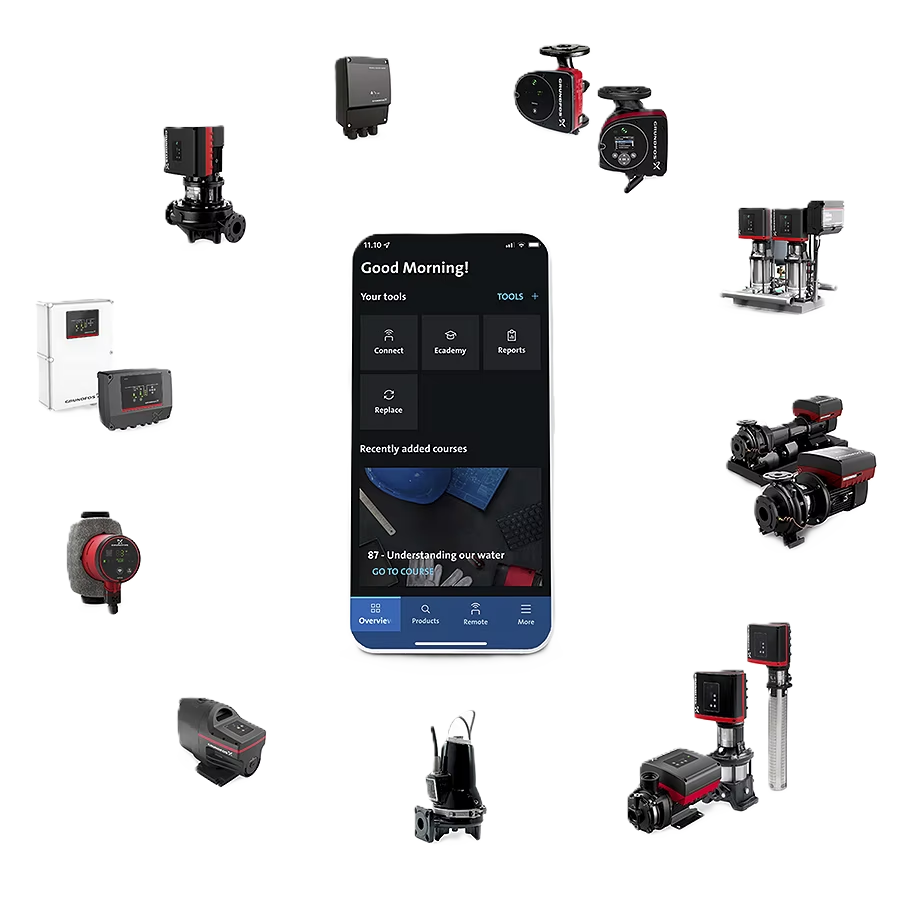

Télécommandes Grundfos utilisées pour l’installation, la surveillance des données, l’information sur les défauts et la configuration des pompes et systèmes Grundfos, par liaison radio ou IR.
L’interface Grundfos GO est utilisée pour établir une connexion sans fil vers un produit Grundfos, en utilisant une plateforme standard Androïd ou iOS associée à l’application gratuite Grundfos GO disponible sur l’App Store et Google.
Le produit MI 301 est un module additionnel avec communication infrarouge et radio intégré. Il doit être utilisé en association avec un Smatphone fonctionant sous Androïd ou iOS avec une liaison Bluetooth. Le module MI 301 possède une batterie rechargeable Li-ion et doit être rechargé séparément.
La pompe/le système peut être surveillé(e) et contrôlé(e) à partir de Grundfos GO

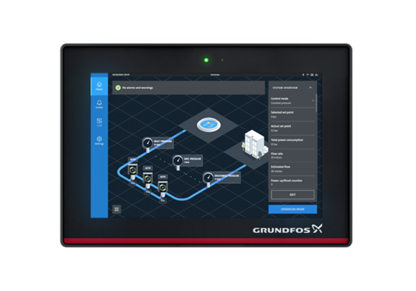

GENIECON
La nouvelle génération d’unité de commande intelligente pour votre système de pompage qui permet d’optimiser vos systèmes de surpression, de réduire la consommation d’énergie et d’atteindre vos objectifs de zéro émission nette.
LA SURPRESSION D’EAU INTELLIGENTE RÉINVENTÉE
La surpression d’eau consiste à fournir une pression constante dans n’importe quelle installation tout en consommant moins d’énergie. Les groupes de surpression Grundfos présentent des fonctionnalités uniques qui améliorent le rendement énergétique et le confort des usagers.
Ainsi, que vous soyez a la recherche de solutions collectives légères, lourdes ou industrielles, les groupes de surpression Grundfos vous aident à optimiser les performances des installations de vos bâtiments dans le cadre de votre système interconnecte.
- Pour un meilleur rendement
- Gestion intelligente de l’installation
- Hygiène irréprochable
- Solutions standard prêtes à l’emploi ou sur mesure.
RÉDUCTION DE LA CONSOMMATION D’ÉNERGIE
Les surpresseurs Grundfos sont conçus pour améliorer le rendement de vos installations. Ils s’adaptent automatiquement aux exigences des clients a l’aide des courbes des pompes et des fonctions en cascade.
L’installation fonctionne de façon optimale de jour comme de nuit, quels que soient les besoins.
Les fonctions de pression proportionnelle optimisent au maximum le rendement énergétique. Elles sont le résultat de nombreuses années d’expérience des ingénieurs de Grundfos en développement de solutions de pompage.
Moteurs IE5 haute performance
Tous les moteurs utilises dans la gamme sont certifies IE5, le niveau de rendement énergétique le plus élevé pour les moteurs électriques.
Protection supplémentaire : Détection de défaut du clapet anti-retour
Chaque sortie de pompe est équipée d’un clapet anti-retour pour éviter les retours d’eau lorsque la pompe ne fonctionne pas. Si la pompe est forcée vers l’arrière en raison d’un défaut du clapet, le régulateur émet un avertissement ou une alarme.
Optimisation énergétique avec capteur multiple
Performance optimisée grâce à l’utilisation d’un capteur de chute secondaire, qui permet a l’installation de fonctionner avec une pression proportionnelle tout en maintenant la régulation au point de pression critique.
Gamme de surpression CR étendue
La gamme CR a été mise à jour et étendue – CR 95 a CR 155 – afin d’améliorer les performances et la NPSH.
